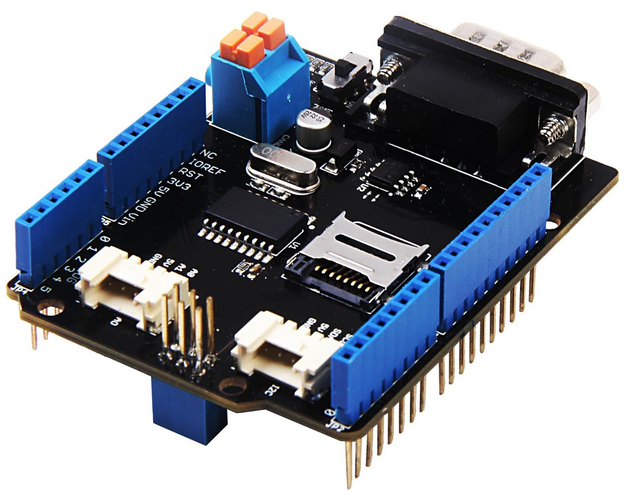

Seeed Studio CAN-Bus Shield V2 Compatible con Arduino para controlador y transceptor, Arduino Shield adopta MCP2515 y MCP2551

Sobre este artículo

• 💎Aviso: Cuando producimos el nuevo lote de CAN-BUS Shield V2, el cable de las almohadillas traseras estaba incrustado dentro de la PCB, aunque el cable entre las almohadillas ahora no es visible en el exterior, el interior todavía está conectado, si desea cambiar el cableado de las almohadillas, aún necesita cortar el cableado en la PCB primero.
• 💎CAN-BUS es un autobús industrial común debido a su larga distancia de viaje, velocidad de comunicación media y alta confiabilidad. Se encuentra comúnmente en máquinas herramienta modernas y como un autobús de diagnóstico automotriz. Gracias por CAN-BUS, los fabricantes pueden hackear sus autos de manera más conveniente.
• 💎El escudo CAN-BUS V2 todavía utiliza MCP2515 como controlador CAN-BUS y MCP2551 como transceptor CAN. El pinout estándar OBD-II o CAN se puede seleccionar cambiando puentes en la interfaz DB9, el pinout predeterminado es OBD-II.
• 💎Añadimos una ranura para tarjeta TF para almacenamiento de datos y el pin CS se puede configurar en D4 o D5. El pin INT también se puede ajustar a D2 o D3 cambiando puentes en la parte posterior del blindaje.
• 💎 El escudo CAN BUS funciona bien con Arduino UNO (ATmega328), Arduino Mega (ATmega1280/2560), así como Arduino Leonardo (ATmega32U4) y LinkIt One.
