Tablero Qwiic RedBoard de SparkFun DEV-15123 Tarjeta de desarrollo

Descripción general del producto

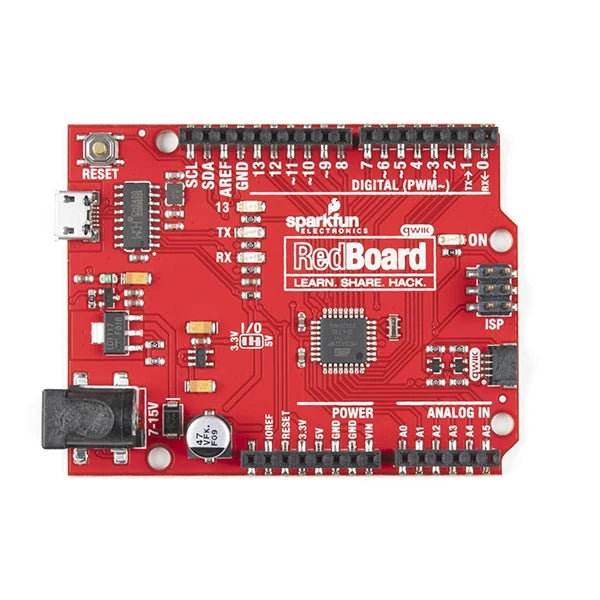

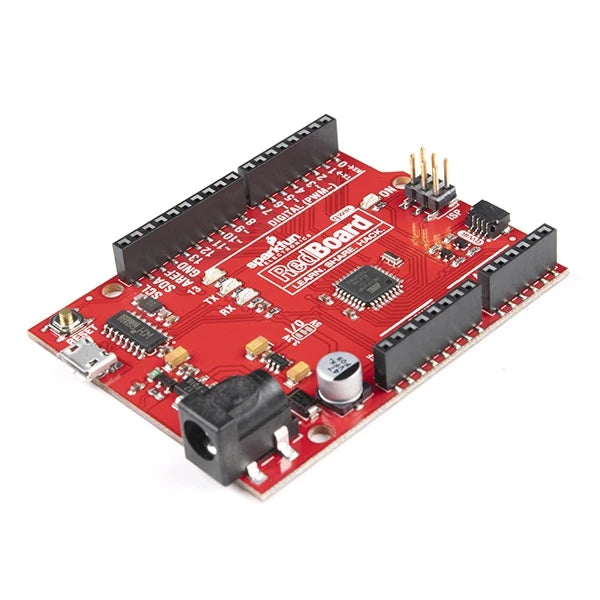

En SparkFun nos gusta innovar, actualizar y mejorar continuamente, incluso cuando se trata de nuestras propias placas de desarrollo. Tenemos varias versiones de SparkFun RedBoard en nuestro catálogo, pero ninguna de ellas en formato R3 con un conector Qwiic para facilitar la conexión I2C ^... ¡hasta ahora! SparkFun RedBoard Qwiic es una placa de desarrollo compatible con Arduino que utiliza algunas de las características que nos encantaban de los Arduinos del pasado, al mismo tiempo que incorpora algunas mejoras clave con respecto a la RedBoard original. La mejor parte de RedBoard Qwiic es que (como su nombre lo indica) utiliza nuestro práctico sistema de conexión Qwiic, lo que significa que no se requieren soldaduras ni protectores para conectarla al resto del sistema.

Por supuesto, no solo agregamos un conector Qwiic a la placa, ¡repasemos todas las nuevas incorporaciones que hacen que la SparkFun RedBoard Qwiic sea única! Con el regulador de voltaje AP2112 mejorado, esta Reboard obtiene un regulador de 3,3 V más robusto que le proporciona más potencia para conectar en cadena varias placas y sensores Qwiic, generando hasta 600 mA de corriente. Para ayudar a admitir el conector micro USB (actualizado de un Mini USB), el CI convertidor serial-USB CH340C permite que la RedBoard Qwiic reduzca la necesidad de que instale manualmente los controladores, lo que permite que los sistemas operativos más nuevos reconozcan e instalen automáticamente los controladores para la placa. Por último, nos hemos asegurado de agregar algunos puentes de soldadura a la placa. Los puentes para los pines A4 y A5 están conectados directamente al bus I2C ^y se pueden usar para desconectar los convertidores de nivel lógico de los pines, mientras que los puentes de nivel de voltaje pueden cambiar el RedBoard Qwiic de un dispositivo de 3,3 V a un dispositivo de 5 V (no se necesita convertidor de nivel lógico).

El SparkFun RedBoard Qwiic se puede programar a través de un cable USB Micro-B utilizando el IDE de Arduino: simplemente conecte la placa, seleccione "Arduino UNO" en el menú de la placa y estará listo para cargar el código. RedBoard Qwiic tiene todos los periféricos de hardware que conoce y ama: 20 pines de E/S digitales con 6 pines PWM, UART, SPI e interrupciones externas. También hemos desglosado los pines SDA, SCL e IOREF que aparecieron en el UNO R3, por lo que RedBoard Qwiic será compatible con futuros shields (si elige usarlos). Puede alimentar el SparkFun RedBoard Qwiic a través de USB o a través del conector de barril. El regulador de energía incorporado puede manejar cualquier cosa desde 7 a 15 VCC. Consulte los elementos relacionados a continuación para obtener una fuente de alimentación de pared compatible.

El sistema SparkFun Qwiic Connect es un ecosistema de sensores, actuadores, protectores y cables ^I2C que aceleran la creación de prototipos y reducen la probabilidad de errores. Todas las placas compatibles con Qwiic utilizan un conector JST de 4 pines y 1 mm de paso común. Esto reduce la cantidad de espacio necesario en la placa de circuito impreso y las conexiones polarizadas significan que no se puede realizar una conexión incorrecta.
